网架螺栓详细介绍

基本信息栏：

中文名：网架高强螺栓

外文名：Highstrength bolts for joints of space grid structure

物料分类：网架配件

材质：20MnTiB、40Cr、35CrMo、35VB



一、简述

“网架高强螺栓”是“钢结构用螺栓”的一种类型，它仅用在螺栓球网架及网壳结构中，因此有别于我们常说的高强螺栓。

实体形状

网架高强螺栓特殊的地方是螺杆上有滑槽，而且靠近头部有部分深槽，那是配套的“套筒”（无纹螺母）上的紧固螺钉（销钉）嵌入的地方，因为销钉的嵌入，安装时，转动扳手，可带动螺栓拧入螺栓球，同时销钉在滑槽滑动，当螺栓拧到位时，紧固螺钉正好在深槽的位置，此时拧紧紧固螺钉使其落入深槽，达到止退防松动的效果。

材质与性能

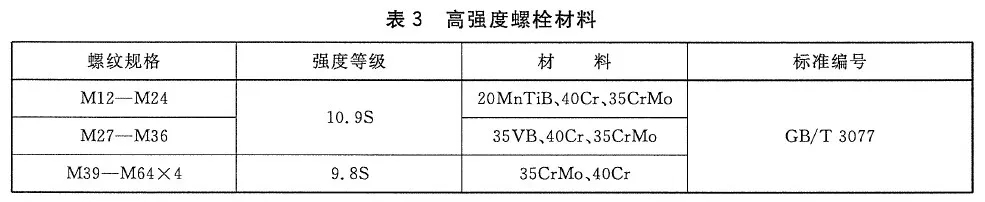

网架高强螺栓的性能等级与螺栓直径有关，小直径是10.9级，大直径是9.8级，而且其材质也与直径有关，如图：

配件关系

如图显示了螺栓球网架节点中，高强螺栓与套筒、紧固螺钉、杆件以及螺栓球之间的关系。

类型及规格

网架高强螺栓的螺纹规格从M12~M64，具体可见：《钢网架螺栓球节点用高强度螺栓 GB/T16939-1997》 ，其中M20以下的多用在装饰网架结构中。

因为节点的构造中有着固定的相互关系，因此，网架高强螺栓每一种规格的螺杆长度也是固定的，具体可参见相关资料。

因为网架高强螺栓与套筒是配套出现的，所以节点设计时受压杆件是根据验算套筒承压来决定螺栓规格的。
